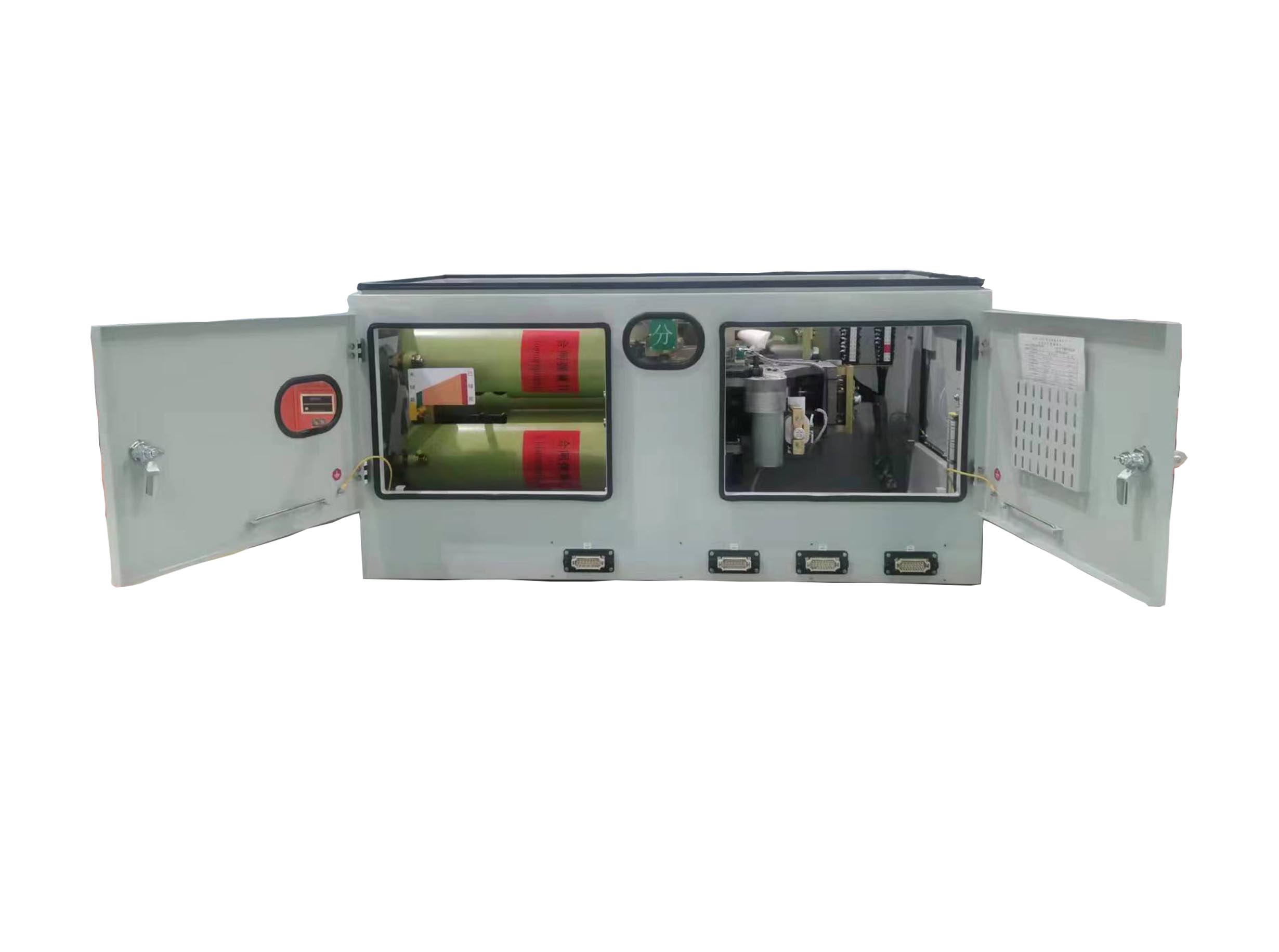

Meccanismo operativo a molla con collegamento trifase LW55S-252
1. Ha funzioni sia manuali che elettriche.
2. Dotato di funzione di apertura e chiusura lenta.
3. Implementare le funzioni di blocco e sblocco.
4. Elevata potenza operativa ed elevata velocità di chiusura e apertura.
Descrizione del prodotto

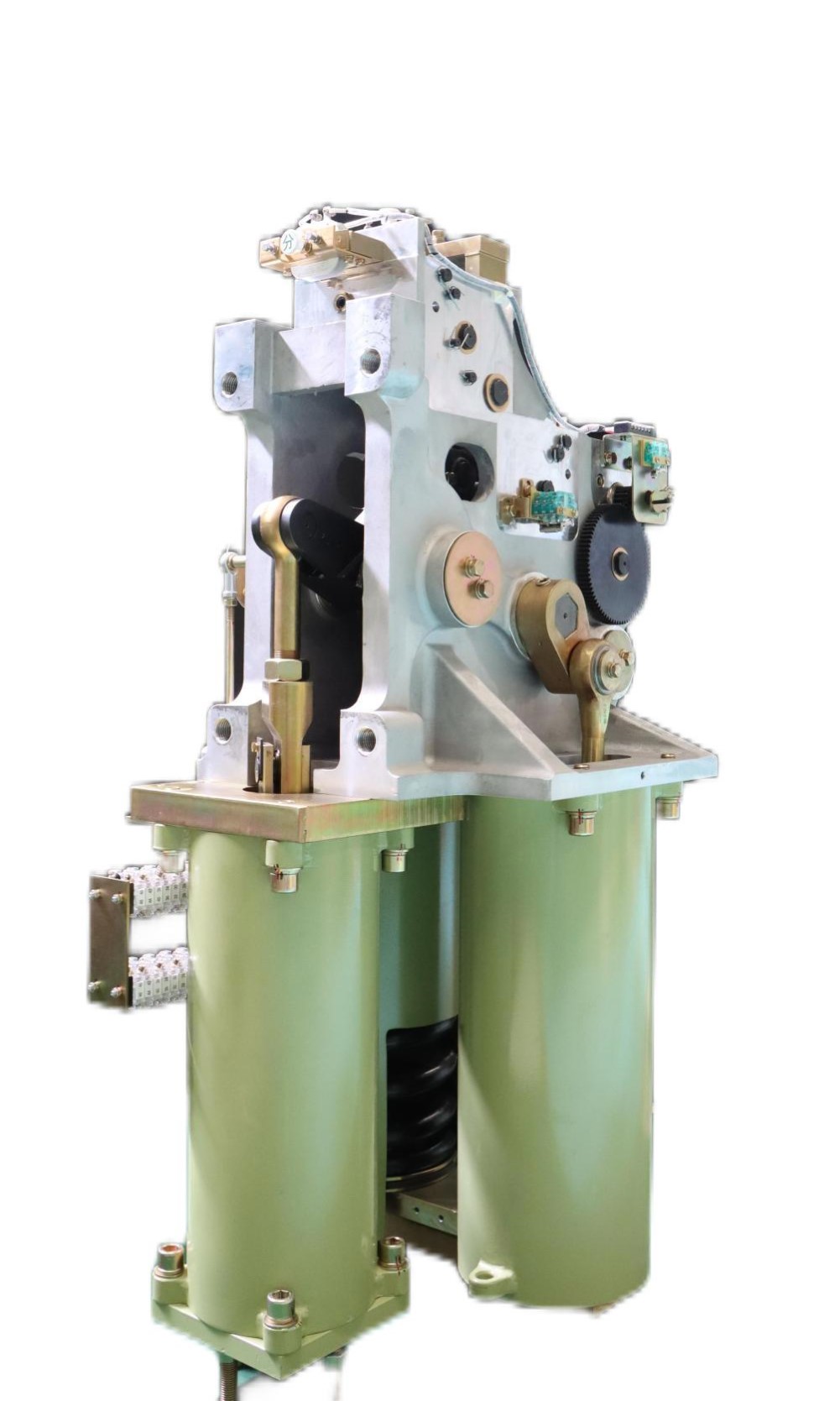

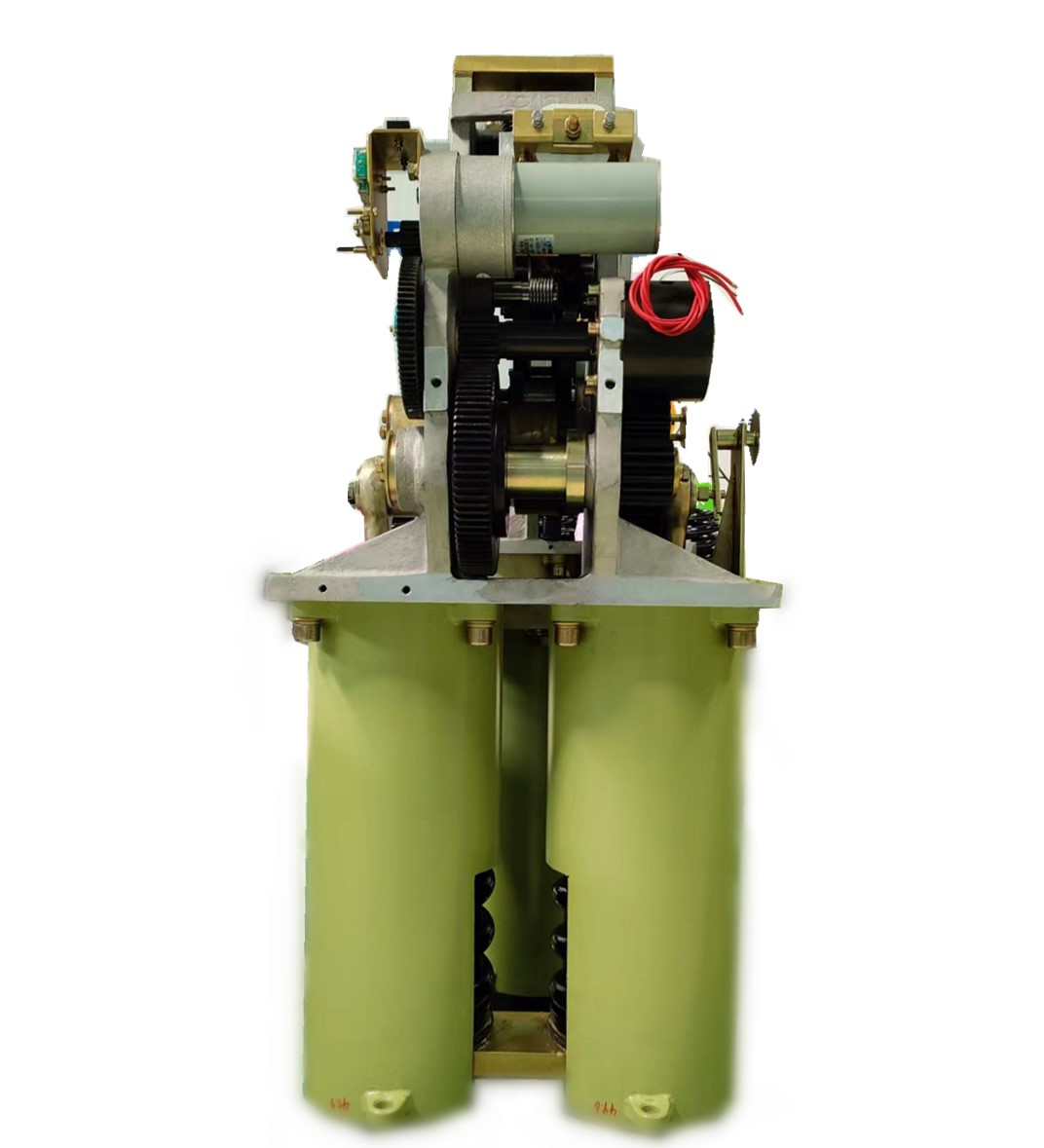

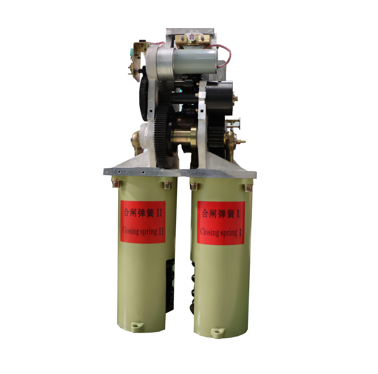

Il meccanismo a molla CTD-III è un meccanismo di funzionamento meccanico trifase ad alta potenza che utilizza molle come componenti di accumulo di energia. L'accumulo di energia della molla è ottenuto attraverso il dispositivo di rotazione del motore e la trasmissione di vari ingranaggi, ed è mantenuto nello stato di accumulo di energia attraverso il sistema di accumulo e mantenimento dell'energia. Quando disconnesso, l'accumulo e il mantenimento dell'energia vengono rilasciati dalla forza magnetica della bobina elettromagnetica, facendo sì che la molla rilasci energia e il contatto si muova attraverso l'unità di trasmissione meccanica, ottenendo così l'operazione di apertura e chiusura dell'interruttore dell'interruttore. La sua struttura forma una disposizione simmetrica, con elevata potenza operativa, struttura semplice, bassa perdita di trasmissione, elevata stabilità e affidabilità.
Attualmente, l'istituzione viene utilizzata principalmente in interruttori automatici con collegamento monofase, interruttori automatici SF6 ad alta tensione e quadri completamente chiusi (GIS) con livelli di tensione di 220 KV e 550 KV. Le sue prestazioni soddisfano i requisiti GB1984 "Interruttori automatici CA ad alta tensione", IEC56 "Interruttori automatici CA ad alta tensione" e le "Condizioni tecniche" di questo prodotto.
Parametri tecnici del prodotto:
1. Potenza di uscita di chiusura: 6000J (secondo i requisiti del produttore)
2. Potenza di uscita di apertura: 3000J (secondo i requisiti del produttore)
3. Angolo di uscita del meccanismo: 43 ± 1 °
4. Tensione nominale del motore: DC/AC220V, DC110V
5. Potenza nominale del motore: 900 W (secondo i requisiti del produttore)
6. Tempo di accumulo dell'energia con tensione nominale ≤ 15 s
7. Orario di apertura: 27 ± 3 ms (secondo i requisiti del produttore)
8. Tempo di chiusura: 70 ± 10 ms (secondo i requisiti del produttore)
9. Velocità di chiusura: 5 ± 0,5 m/s (secondo i requisiti del produttore)
10. Velocità di apertura 5,5 ± 0,5 m/s (secondo i requisiti del produttore)
Scenario applicativo
Generale: interno/esterno
Umidità dell'aria circostante: limite superiore+60 ℃, limite inferiore -30 ℃.
L'altitudine non supera i 3000 m.
Pressione del vento non superiore a 700 Pa (equivalente a una velocità del vento di 34 m/s)
Nessun rischio di incendio, esplosione, grave inquinamento, gas corrosivo o forti vibrazioni.
Speciale: può essere personalizzato in base alle esigenze effettive, come alta quota, bassa temperatura, caldo, umido, ecc.
