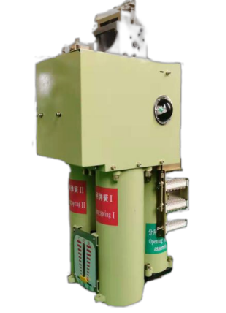

Meccanismo operativo a molla con collegamento trifase ZFW34A-252

1. Il meccanismo a molla dell'interruttore adotta la funzione di trasmissione e decelerazione a tre stadi, che rende la trasmissione affidabile e stabile; allo stesso tempo, ha le funzioni di frazionamento manuale, elettrico, lento e chiusura lenta.

2. La struttura complessiva è disposta simmetricamente al centro e la modalità di installazione è verticale.

3.La posizione di uscita del meccanismo è l'uscita laterale.

4. Le molle di chiusura sono disposte in una struttura simmetrica parallela.

5.L'intero buffer dell'olio del meccanismo viene utilizzato per la chiusura e la chiusura e l'estremità può essere regolata con precisione con la funzione buffer.

6.L'unità di sgancio del meccanismo adotta un dispositivo di rilascio a tre stadi.

7. La struttura verticale indipendente a doppia divisione è adottata per il solenoide di sbattimento del meccanismo.

8. Design modulare generale, struttura compatta, facile manutenzione.

Contatta ora E-mail WhatsApp

Dettagli del prodotto

Descrizione del prodotto

Il meccanismo a molla CTD-III è un meccanismo di funzionamento meccanico trifase ad alta potenza che utilizza molle come componenti di accumulo di energia. L'accumulo di energia della molla è ottenuto attraverso il dispositivo di rotazione del motore e la trasmissione di vari ingranaggi, ed è mantenuto nello stato di accumulo di energia attraverso il sistema di accumulo e mantenimento dell'energia. Quando disconnesso, l'accumulo e il mantenimento dell'energia vengono rilasciati dalla forza magnetica della bobina elettromagnetica, facendo sì che la molla rilasci energia e il contatto si muova attraverso l'unità di trasmissione meccanica, ottenendo così l'operazione di apertura e chiusura dell'interruttore dell'interruttore. La sua struttura forma una disposizione simmetrica, con elevata potenza operativa, struttura semplice, bassa perdita di trasmissione, elevata stabilità e affidabilità.

Attualmente, l'istituzione viene utilizzata principalmente in interruttori automatici con collegamento monofase, interruttori automatici SF6 ad alta tensione e quadri completamente chiusi (GIS) con livelli di tensione di 220 KV e 550 KV. Le sue prestazioni soddisfano i requisiti GB1984 "Interruttori automatici CA ad alta tensione", IEC56 "Interruttori automatici CA ad alta tensione" e le "Condizioni tecniche" di questo prodotto.

Parametri tecnici del prodotto

1. Potenza di uscita di chiusura: 8000±100J

2. Potenza di uscita divisa: 4600±100J

3. Potenza nominale del motore: 900 W

4. Tensione nominale del motore: AC220V/DC220V/DC110V

5. Tempo di accumulo dell'energia di tensione nominale: ≤15 s

6. Angolo di uscita del meccanismo: 43°±1°.

7. Corsa del meccanismo: 110±1mm.

Scenari applicativi

Luogo d'uso: esterno o interno.

Temperatura ambiente: configurazione standard -25℃～+40℃, aree fredde -40℃～+40℃.

Umidità: valore medio mensile ≤ 90%, valore medio giornaliero raggiunge il 100%, non produce condensa.
